樹脂ギア

「金属ギアを樹脂化して軽量化や静音化を図りたいが、どの材料を選べばいいかわからない」
「3Dプリンターではなく、量産予定の材料でしっかり機能評価を行いたい」

設計や開発の現場で、樹脂ギアの試作や材料選定についてこのようなお悩みを抱えていませんか？

結論から言うと、樹脂ギアの開発において「とりあえず金属部品をそのまま樹脂に置き換える」という考え方は推奨できません。樹脂は金属と異なり、材料ごとに強度、摺動性、耐熱性、吸水性、寸法安定性が大きく変わるためです。失敗を防ぐためには、実際の使用条件に合った材料を選定し、量産相当材を用いて1個から実機テストを行うことがもっとも確実な近道となります。

本記事では、プラスチック試作のスペシャリストである荒川技研が、樹脂ギアの基礎知識から材料選定のポイント、そして失敗しない試作アプローチまでを詳しく解説します。

樹脂ギアとは？基礎と特徴

樹脂ギア（プラスチックギア）は、従来の金属製ギアに代わる機械要素として、さまざまな産業分野で急速に普及しています。ここでは、まず樹脂ギアの基本定義と、どのような業界で活躍しているのかを解説します。

樹脂ギアの定義と役割

樹脂ギアとは、その名の通りプラスチック素材で作られた歯車のことです。金属ギアと比較すると、圧倒的に軽いという物理的特性を持っています。
最大の役割は、機械の「軽量化」や「静音化」を実現することです。また、多くのエンプラ（エンジニアリングプラスチック）が自己潤滑性（無給油でも滑りやすい性質）を備えているため、グリスやオイルなどの潤滑油を嫌う環境でも駆動力を伝達できるという重要な役割を担っています。

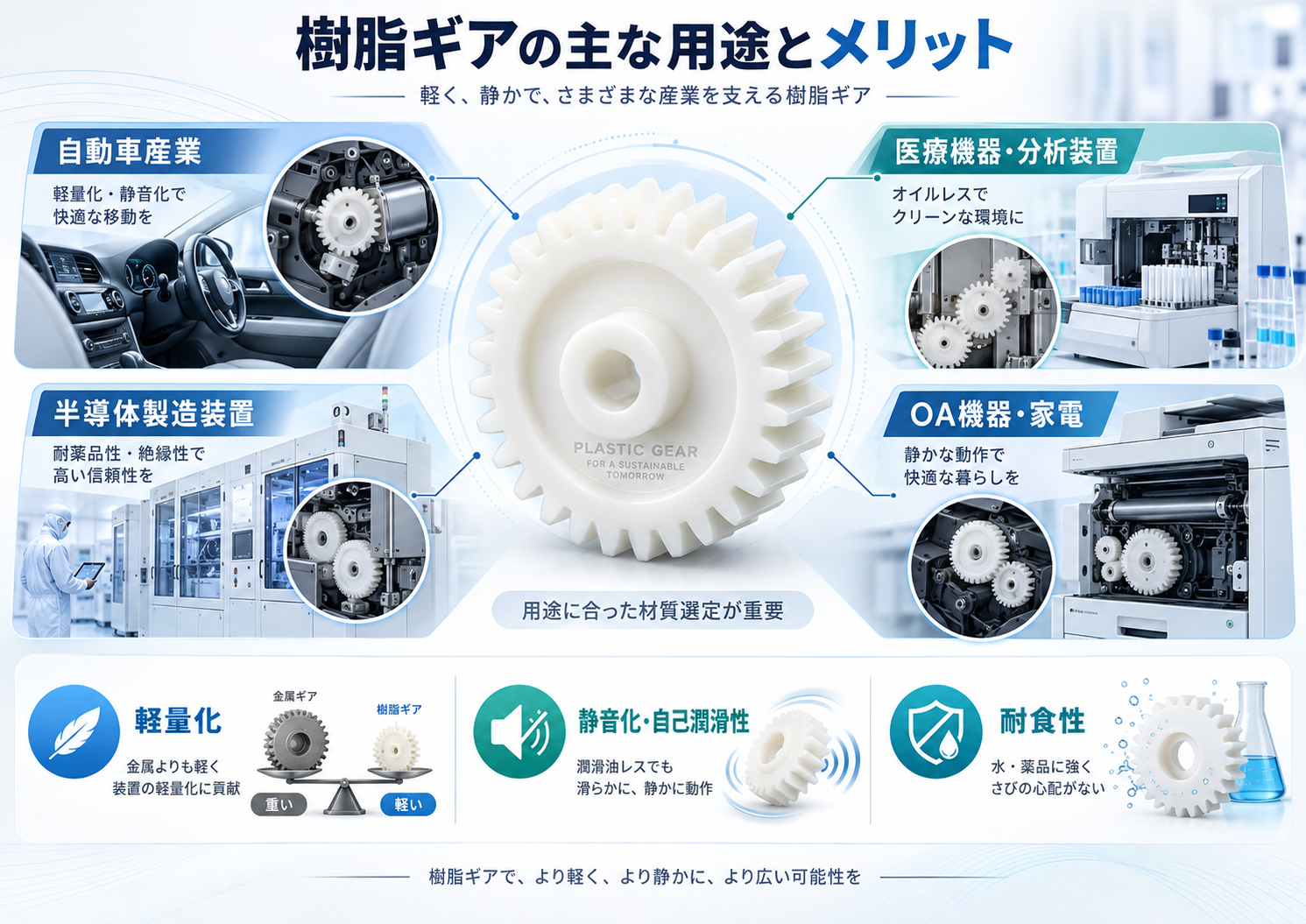

主な用途と使われる業界

樹脂ギアは、その特性から多岐にわたる業界で採用されています。

• 自動車産業：燃費向上のための車体軽量化や、車内モーター音の静音化を目的とした部品
• 医療機器・分析装置：潤滑油による汚染が許されないクリーンな環境や、血液検査装置などの内部機構
• 半導体製造装置：耐薬品性や絶縁性が求められる特殊な環境下の駆動部
• OA機器・家電：プリンターやコピー機など、軽量かつ静かな動作が求められる民生品

このように、樹脂ギアは高度な信頼性が要求される最先端の産業界から身近な製品まで、幅広い機能向上に貢献しています。しかし、これらのメリットを最大限に引き出すためには、用途に合わせた適切な「材質選び」が欠かせません。

金属から樹脂へ変更するメリット

金属製のギアから樹脂ギアへ変更することで、物理的な素材特性の違いからさまざまな恩恵を受けることができます。ここでは、代表的な3つのメリットについて詳しく解説します。

大幅な軽量化の実現

樹脂化における最大のメリットの一つが「軽量化」です。樹脂は金属と比較して比重が非常に小さいため、部品単体の重量を劇的に軽くすることができます。たとえば、鉄（鋼）の比重が約7.8であるのに対し、ギアによく使われるPOM（ポリアセタール）の比重は約1.4です。およそ5分の1以下の軽さになるため、これを採用することでモーターへの負荷を減らし、装置全体の省エネ化や機動力向上に直結します。

動作音の静音化・自己潤滑性

金属ギア同士が噛み合う際には、どうしても特有の金属音（ノイズ）や振動が発生しやすくなります。しかし樹脂ギアの場合、プラスチック自体が持つ衝撃吸収性や柔軟性により、噛み合い時の衝撃が緩和され、駆動音を大幅に静かにすることができます。

さらに、ギアに採用される多くのエンジニアリングプラスチック（POMやMCナイロンなど）は、「自己潤滑性」に優れています。素材そのものが滑りやすい性質を持っているため、グリスアップ（給油）の頻度を減らしたり、無給油での稼働を実現したりすることが可能です。潤滑油を嫌う食品機械や医療機器、あるいはメンテナンスの手間を省きたい箇所において非常に有効な特性です。

錆びない（耐食性の向上）

金属部品の永遠の課題とも言えるのが「錆び（腐食）」ですが、樹脂は錆びることがありません。水分や湿気の多い環境、あるいは特定の薬品に触れるような過酷な環境下でも、適切な耐薬品性を持つ樹脂（UHMWPEやPEEKなど）を選定することで、長期間にわたって初期の性能を維持することができます。

樹脂ギアに使われる主な材質

プラスチックと一口に言っても、その種類は多岐にわたります。樹脂ギアを製作する上で、よく選ばれる代表的なエンジニアリングプラスチック（エンプラ）とスーパーエンジニアリングプラスチックの特徴をご紹介します。

POM（ポリアセタール）

樹脂ギアの材質として、最もポピュラーで標準的な選択肢となるのがPOM（ジュラコンなど）です。自己潤滑性に優れているため摩擦が少なく、耐摩耗性や寸法安定性（温度や湿度による変形が少ない性質）にも優れています。
切削加工もしやすく、コストバランスが非常に良いため、まずは「POMで試作してみる」というケースが非常に多い、信頼性の高い万能な材料です。

MCナイロン（ポリアミド）

POMと並んでよく採用されるのがMCナイロンです。POMよりもさらに優れた機械的強度（耐衝撃性）と耐摩耗性を持っています。
自己潤滑性も高いため、無給油での使用が可能であり、比較的大きな負荷がかかるギアや、大型のギア部品に適しています。ただし、POMと比較すると吸水性（水分を吸って寸法が膨張する性質）があるため、湿度変化の激しい環境や水中での使用には注意が必要です。

PEEK等のスーパーエンプラ

半導体製造装置や医療機器、特殊な流体環境など、より過酷な条件でギアを駆動させる必要がある場合は、「スーパーエンプラ」と呼ばれる高機能樹脂が選ばれます。
代表格であるPEEK（ポリエーテルエーテルケトン）は、連続使用温度が250℃を超える驚異的な耐熱性を誇り、耐薬品性や機械的強度もトップクラスです。他にも、摺動性に特化したUHMWPE（超高分子量ポリエチレン）やPTFE（フッ素樹脂）、耐熱性に優れるPPSなどが挙げられます。

これらのスーパーエンプラは非常に高価であり、加工時に熱や応力で変形しやすいため「難削材」と呼ばれますが、荒川技研では長年のノウハウにより、これらの材料特性を見極めた高精度な切削加工を実現しています。

失敗しない材質選びのポイント

樹脂ギアの性能を最大限に引き出し、早期の破損やトラブルを防ぐためには、設計段階での綿密な材料選定が不可欠です。ここでは、金属からの置き換えで失敗しないための3つの重要ポイントを解説します。

トルクや負荷の大きさ

ギアにかかるトルク（回転力）や荷重を正確に把握することが第一歩です。樹脂は金属に比べて強度が低いため、過大な負荷がかかると歯の欠け（破損）や摩耗が急激に進行します。
一般的な負荷であればPOMで十分対応可能ですが、より大きなトルクが加わる場合や、衝撃的な荷重がかかる場合は、機械的強度の高いMCナイロンなどを選定します。また、連続運転か間欠運転かによっても蓄積される疲労度が変わるため、ピーク時の最大負荷を基準に余裕を持った選定を行う必要があります。

使用環境（温度・薬品など）

樹脂は金属以上に「温度変化」に対して敏感です。モーターの熱などにより周辺環境が高温になると、樹脂が軟化して強度が低下したり、熱膨張によって寸法が狂い、ギアの噛み合いが悪化したりするリスクがあります。
通常の環境ならPOMやMCナイロンで対応できますが、100℃を超えるような環境や、特殊な薬品・溶剤・油などに触れる環境では、PEEKやPPSといった耐熱性・耐薬品性に優れたスーパーエンプラの採用を検討しなければなりません。

コストと加工性のバランス

要求性能を満たす材料を見つけたら、最後に「コスト」と「加工性（作りやすさ）」のバランスを見極めます。例えば、PEEKなどのスーパーエンプラは非常に優れた性能を持ちますが、材料費が高価であり、加工にも高度な技術（時間）を要するため、部品単価が跳ね上がります。
「本当にそのスペックが必要なのか（オーバースペックになっていないか）」「汎用エンプラで設計寸法を工夫して対応できないか」を比較検討することが、トータルコストを抑えるコツです。

高精度な樹脂ギア試作なら切削加工

「まずは1個から、実際の環境でギアの性能をテストしたい」——そんな設計エンジニアの皆様の要望に応える最適なアプローチが、ブロック状の樹脂素材から直接製品を削り出す「切削加工」です。

金型不要で1個から短納期対応

量産で主流となる射出成形では、初期段階で高額な金型を製作する必要があり、時間とコストが大きなハードルとなります。しかし、切削加工であれば金型が一切不要です。
荒川技研では、1個からの小ロット試作に特化した生産体制を整えており、必要な時に必要な数だけをスピーディーに製作することが可能です。設計変更が生じた場合でも、データ修正のみで即座に次の加工へ移行できるため、開発サイクルを大幅に短縮できます。

量産相当材で機能テストが可能

近年は3Dプリンターでの試作も一般的になりましたが、ギアのような機能部品において「形状確認」以上のテストを行う場合、3Dプリンターの専用樹脂では強度や耐摩耗性が不足し、実機での正確なデータが得られません。
切削試作の最大の強みは、POMやMCナイロン、PEEKといった「量産相当材」を使用してそのまま削り出せる点にあります。これにより、実機に近い過酷な条件での負荷テストや摺動テスト、動作音の評価などを、高い信頼性をもって実行できます。

荒川技研の切削加工ソリューション

樹脂ギアの切削は、決して簡単なものではありません。金属に比べて加工時の摩擦熱や応力によって変形（反り）が生じやすく、材料ごとに特有の寸法変化が起こるからです。
荒川技研では、POMやMCナイロンなどの汎用エンプラはもちろん、UHMWPE、PTFE、PPS、そしてPEEKといった加工難易度の高いスーパーエンプラに至るまで、幅広い材料の切削加工に対応しています。長年培ったノウハウで材料特性を見ながら加工条件や工程を精密に調整し、必要に応じて三次元測定機や画像測定機を用いた寸法確認を実施。寸法精度が厳しく求められる樹脂部品の試作において、設計者の皆様の開発・評価を強力にバックアップします。
