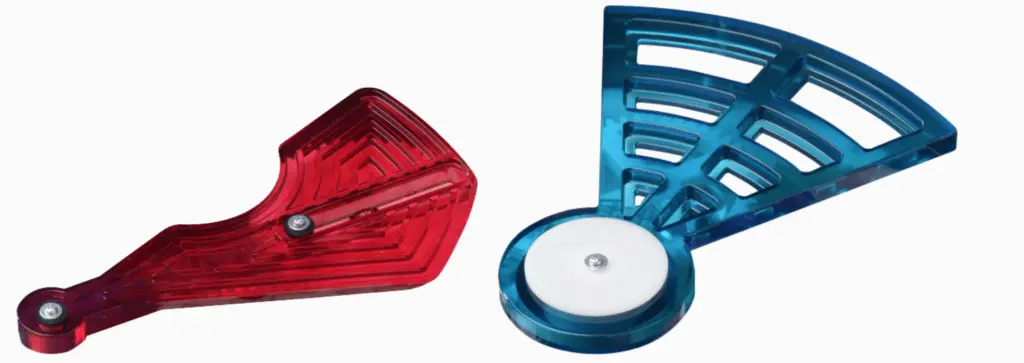

耐熱材質の透明可視化

ポリカーボネート(PC)ポリエーテルイミド(PEI)等 耐熱透明材質の可視化

PC ポリカーボネート

PC ポリカーボネート

抜群の耐衝撃性
汎用エンジニアリングプラスチックの中で唯一、透明性のある樹脂です。吸水率が小さいので寸法安定性が良好です。強度、特に耐衝撃性が非常に優れ、 クリープが小さいです。また、電気特性も非常に良好ですが、 耐薬品性に劣りストレスクラックを起こしやすいため注意が必要です。

用途

光学関連部品
食品機器部品
電気、電子機器部品
医療機器部品

特長

透明性に優れ、光学的な用途やモデル用素材として広く使用されています。
優れた耐衝撃性を持ち、耐熱性、低温特性も優れています。
PC(BK)は遮光グレードです。

板材
PC(NC)厚さ長さ
8~1005001000
PC(BK)厚さ長さ
8~1005001000
PC(G20 BK)厚さ長さ
10~505001000

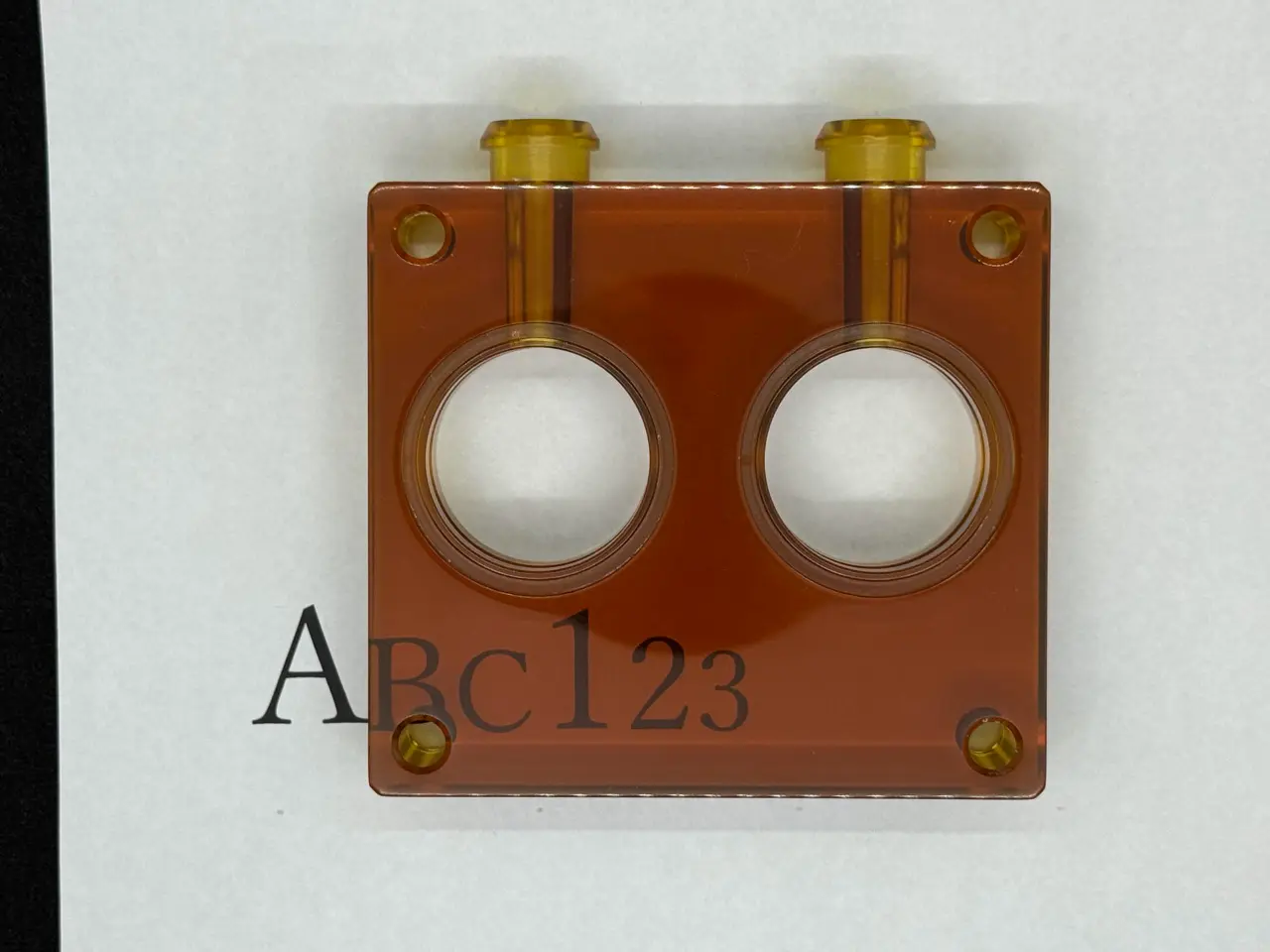

ポリエーテルイミド(PEI):耐熱用可視化製品

エアロラップをかけることで、PEIも透明にできます。素材独自の色は消せませんが、通常以上に透明にできます。
PEIは耐熱温度が170℃以上ですので、アクリルやポリカーボネートでは熱的に対応できない実験にも使えます。

可視化用PEI

可視化用PEI

自動車関連 燃料系機能部品

自動車関連 燃料系機能部品

材質:PC(透明)
寸法:100Φ×130t
加工時の注意点:工具が長いため、ビビりや食い込みに気を付けました。特に加工スピード、切込み量、工具径等

カバー

医療用カバー

医療用カバー
材質: PC透明
寸法:240×140×20t

遊戯機器用レンズカットサンプル

PC ポリカーボネート

材質:PC透明
寸法:350×60×10t
加工時の注意点:エンドミルの切削条件を十分に考慮して製作いたしました。

透過率測定データ

試料:ポリカーボネート透明(5ミリ厚50ミリ×50ミリ角)

試料名(仕上げ方法種別) 全光線(Tt)拡散光線(Td)ヘーズ(曇り度)(H)平行光線(Tp)
0空気層10000100
1未加工 資料85.81.11.384.7
2ツール(カッター)目(6φ×8000rpm×1000mm/min)79.664.781.214.9
302加工+#240ペーパー仕上げ57.555.295.92.4
402加工 + #400ペーパー仕上げ64.661.695.43
502加工+#600ペーパー仕上げ7065.693.84.4
603+蒸気処理87.90.80.987.1
704+蒸気処理880.70.887.2
805+蒸気処理88.10.70.787.3
9#800+蒸気処理88.50.60.787.9
10#1000+蒸気処理89.50.40.489

※ 備考
・規格 全光線:JIS K 7361 ヘーズ:JIS K 7136
・透過率測定は平面のみとなります。

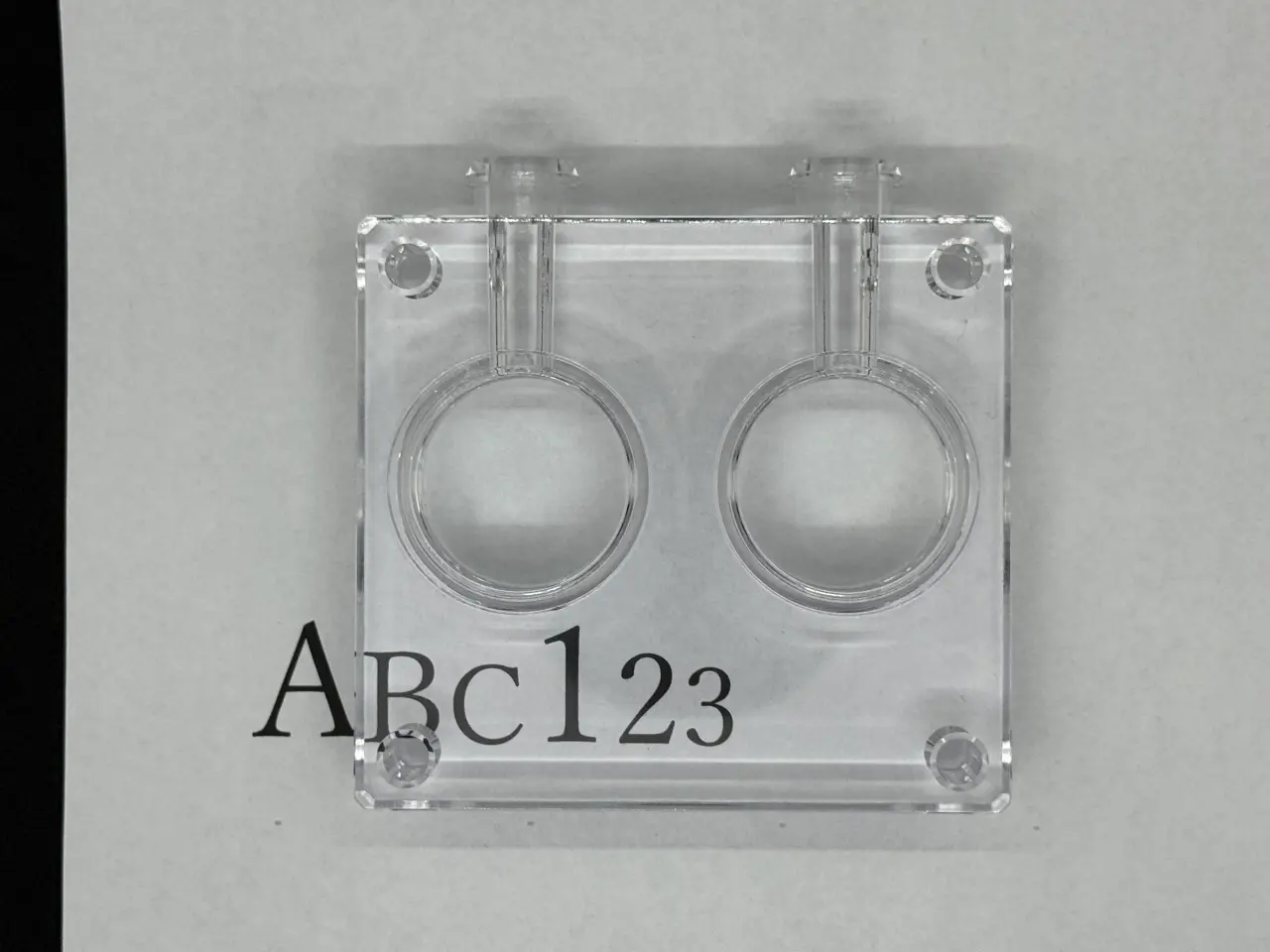

透過率 サンプル画像

PC試料1&2

試料1&2

PC試料2&5

試料2&5

PC試料5&8

試料5&8

PC試料2&3

試料2&3

PC試料3&6

試料3&6

試料9

試料9

PC試料2&4

試料2&4

PC試料4&7

試料4&7

PC試料10

試料10
